MANEJO DE ESCUADRAS

Al igual que el compás, las escuadras hacen parte de los instrumentos de dibujo de preciso, muy útiles para trazos y figuras geométrica

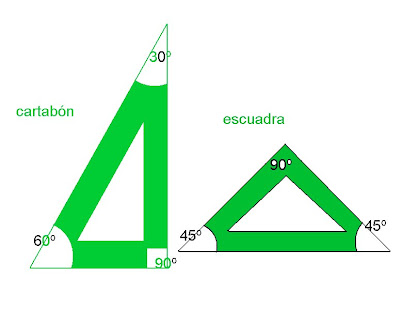

Existen dos clase de escuadras de 60º y 45º con las escuadras de 45º se trazan proyecciones oblicuas y las perspectiva paralela con las escuadras de 60º se trazan proyecciones asimétricas cónica o punto de fuga.

TRAZOS BASICOS EMPLEADOS CON LAS ESCUADRAS

TRAZO DE PARALELAS: apoyar la escuadra de trazado sobre uno de los bordes de la otra, se sujeta con las yemas de los dedos fuertemente para que la escuadra de trazado pueda desplazarse facilmente

TRAZO DE PERPENDICULARES: coincidir uno de los bordes de la escuadra y apoyar en uno de sus lados la otra escuadra

1

TRAZO DE RECTAS VERTICALES: colocar al escuadra de apoyo coincidiendo con el cateto de la escuadra de trazo, se sujeta fuerte la escuadra de apoyo y desliza la escuadra hasta donde se quiere el trazado de la recta vertical

TRAZO DE RECTAS HORIZONTALES:hacer coincidir uno de los catetos de las escuadras con la linea de referencia horizontal de la hoja (rojo) y apoyar en ella el otro cateto de la escuadra

TRAZO DE RECTAS INCLINADA:

60º y 120º: para trazos de 120º a la izquierda y 60º a la derecha , la hipotenusa de la escuadra de 45º es la base

30º y 150 º: hacer coincidir la hipotenusa de la escuadra de 45º con el cateto del cartabón, se sujeta fuertemente la escuadra de apoyo y deslizar el cartabón hasta el lugar que desean trazar las lineas

trazo de 45º y 135º: la hipotenusa del cartabón se convierte en la base para apoyar la escuadra de 45º ,la recta inclinada de 45º hacia la derecha y 135º es hacia la izquierda luego se realiza el trazo requerido

75º y 105º : la inclinación de 75º a la derecha y 105º a la izquierda, se hace coincidir uno de los catetos de la escuadra que es la base con uno de los catetos del cartabón

15º: para el trazado de 15º se hace coincidir uno de los catetos de la escuadra de 45º con uno de los bordes de la margen de la hoja y se apoya el cateto de menor longitud sobre la escuadra y trazando sobre la hipotenusa de apoyo
